今天POGOPIN廠家在這里和大家一起來看看關于彈簧針連接器的種類有哪些呢？ 彈簧針連接器至今沒有統一的分類標準，它的分類可謂是五花八門，琳瑯滿目，那么究竟有哪些呢？接下來我們就一起來看看。

A, 按連接的層次分：

L1，芯片至封裝腳的連接,這類連接往往無需彈簧針連接器而是直接焊接；L2，元器件至電路板的連接，如CPU socket (PGA, LGA)連接器, PLCC連接器，SIMM連接器,DIMM(DDR)連接器，SODIMM連接器，RIMM連接器，PC卡連接器，CF卡連接器，SD，mini-SD（TF）, micro-SD卡連接器，SD卡連接器, SIM卡連接器；L3，電路板至電路板的連接，如PCI express 連接器，mini-PCI 連接器，express card連接器，Cardbus連接器, smart card 連接器，VME連接器，AGP連接器，NLX連接器；L4，子系統至子系統的連接，如SATA連接器，SCSI連接器，Ultra ATA連接器，mini-CT連接器；L5，子系統至輸入輸出的連接，如EEE1394連接器，PS/2鼠標鍵盤連接器，USB,mini-USB, micro-USB連接器，RJ45連接器，RCA連接器,VGA連接器，DVI連接器，Din連接器；L6，系統至系統的連接，如RJ45連接器，USB連接器, RS232連接器，DB-9, DB-25 連接器。

B，IEC60076將電子設備彈簧針連接器分類為：圓形連接器；矩形連接器；電路板連接器；成排插孔裝置；散件端子；連接器附件。又將連接器分成如下層次類別：

1，門類，2，子門類，3，類型，4，規格。

C，按可分離界面端公端子的截面形狀分為：Pin(圓形）/socket 和 Post（方形或矩形）/receptacle。

D，按連接的方式分為：機械連接類和焊接連接類；

E，按連接的媒介載體分為：線連接器和板連接器；

F，按機械連接方式分為：Crimp連接器；IDC連接器；Wrapped連接器；Press-fit連接器；clamp連接器...; 按焊接方式可分為: 表貼(SMT)連接器； 回流焊連接器；穿孔(PTH)焊連接器，波峰焊(wave soldering)連接器

G, 按外殼的形狀分為：矩形連接器；圓形連接器；軟殼連接器；D-Sub連接器；帶狀連接器. 按外殼的材料分為: LCP連接器; 尼龍料連接器; PBT連接器.

H，按信號層與接地層的結構特點分為：同軸連接器和非同軸連接器

I，根據應用頻率分：高頻連接器；低頻連接器；混頻連接器。

J，根據工業體系分為：航空，航海，國防連接器；家用電器連接器；汽車連接器；通訊連接器；能源連接器；工業連接器; 辦公用品連接器; 數據傳輸連接器; 企業網絡連接器; 家庭娛樂設備連接器; 智能住宅用途連接器; 自動化和控制連接器; 照明連接器；醫療連接器；個人電腦連接器；鐵路運輸連接器；太陽能連接器；測試連接器；核設施連接器...

K, 根據載流能力分為：信號端子和電源端子; 電源連接器和信號連接器。

L，根據連接時所用的連接器數量分為：一件套連接器(如板緣連接器)，兩件套連接器，三件套連接器

M，按具體用途分，如IC連接器（PGA），IO連接器(Displayport, VGA, DVI, HDMI, USB)，光纖連接器，濾波連接器，CATV連接器，背板連接器，內存條/記憶體連接器(DDR,SIMM, DIMM,PCI,SIM)子板連接器; 高清電視連接器; 柔性電路板連接器，網線連接器(RJ45)，音頻視頻（AV）連接器，電池連接器，

N，按大小或版本分類：大型連接器，標準連接器，小型連接器，超小型連接器，微型連接器，超微型連接器

O，按極性分：公頭/陽極連接器；母頭/陰極連接器；雙性連接器；

此外還可以按pin數，間距（如2.54 pitch 連接器），標準（號）（如美軍標連接器，IEC603 連接器），插入力大?。ㄈ缌悴迦肓B接器），焊接方式（穿孔焊連接器，表貼連接器，BGA連接器，DIP連接器）端子的排列方式（單排連接器，雙排連接器），精密性（精密級連接器或測試級連接器），等級，應用電壓（高壓連接器），密封性（防水連接器），安裝方式（面板安裝連接器，穿墻安裝連接器，法蘭安裝連接器），通訊協議（如USB連接器，HDMI連接器）分類，不一而足。

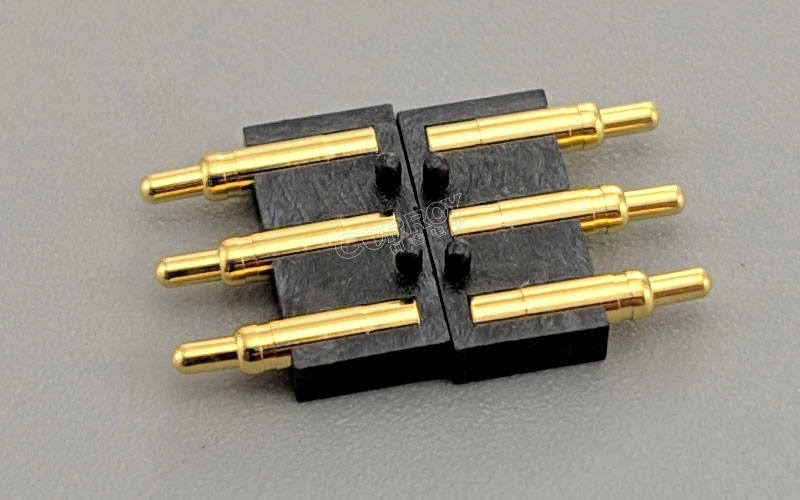

彈簧針連接器
